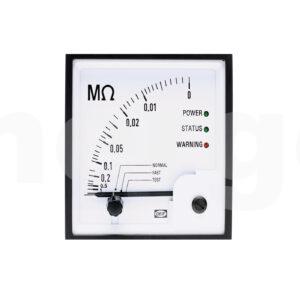

Модуль контроля изоляции DEIF SIM-Q и SIM-Q MKII

Модуль контроля изоляции DEIF SIM-Q и SIM-Q MKII контролирует сопротивление изоляции в сетях переменного и постоянного тока.
Прибор SIM-Q MKII контролирует сопротивление изоляции между подключенной сетью и заземляющим/защитным кабелем. Используя уникальный принцип измерения, он измеряет сопротивление изоляции в сетях переменного тока напряжением до 690 В и в сетях постоянного тока напряжением до 1000 В.
SIM-Q MKII особенно подходит для высокопроизводительного мониторинга сетей переменного/постоянного тока, характеризующихся высокой ёмкостью утечки. Низкочастотная (НЧ) версия SIM-Q MKII доступна для систем двигателей с изменением частоты 5–20 Гц.
В SIM-Q MKII используется запатентованный метод измерения, при котором к контролируемой системе прикладывается постоянное напряжение ±25 В. Чтобы исключить влияние ёмкостей контролируемой сети и составляющих переменного/постоянного тока, SIM-Q MKII выполняет автоматический цикл измерения, компенсирующий эти влияния.
Выбираемые режимы
Способность SIM-Q MKII измерять большие ёмкости приводит к длительным циклам измерений из-за зарядки и разрядки ёмкости утечки сети.
Для обеспечения быстрого реагирования при поиске неисправностей SIM-Q MKII оснащен тремя режимами выбора для оптимальной производительности:
* Нормальный режим (тип IMD: AC/DC)
Длительные циклы измерения и относительно большое время отклика, но при этом устойчивость к помехам. В зависимости от емкости и уровня постоянного тока время отклика может составлять от 10 до 7000 секунд (2 часа).
* Быстрый режим (тип IMD: AC)
Короткое время отклика. Используется для локализации неисправностей, когда необходимо включить/выключить несколько групп. Измерение не компенсирует емкостные и постоянные уровни!
* Тестовый режим
Используется для самотестирования функции предупреждения/реле и настройки уставки. При выборе этого режима реле активируется, и на счетчике отображается фактическое значение уставки. С помощью ручки на задней стороне корпуса установите требуемое значение уставки, а затем выберите режим мониторинга для измерения.
