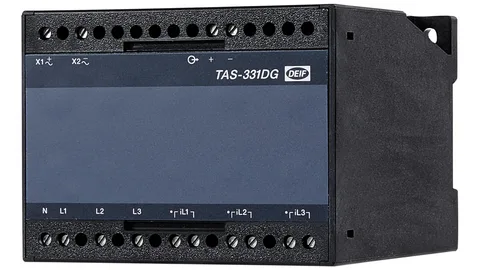

Измерительный преобразователь сети переменного тока с возможностью изменения конфигурации Deif TAS331DG (TAS-331DG)

Блок TAS-331DG представляет собой микропроцессорный преобразователь переменного тока с одним аналоговым
выходом и предназначен для измерений активной и реактивной мощности в сети переменного тока. Блок поставляется как в предварительно сконфигурированном виде, настроенный на проведение измерений требуемой величины в
заданном диапазоне, так и в несконфигурированном виде, позволяющем пользователю проводить настройку встроенной программы с помощью подключенного к интерфейсу персонального компьютера. В последнем случае возможен свободный выбор диапазонов входных и выходных сигналов без каких-либо изменений или регулировок механического характера внутри преобразователя. В блоке полностью отсутствуют подвижные механические части, напри-
мер, потенциометры, что обеспечивает высокую стабильность калибровочных параметров. При подключении преобразователя программа выполняет автоматическую проверку правильности соединений и, при обнаружении ошибки,
включает сигнальный светодиод.
Преобразователь TAS-331DG может быть сконфигурирован как нормальный линейный датчик, так и как датчик с ку-
сочно-линейной характеристикой, состоящей из двух или трех отрезков с разным наклоном, что позволяет увеличить
разрешение в одном или в двух участках полного диапазона измерений. На рисунке ниже показан пример характеристики с тремя наклонами кривой. Предусмотрена также возможность конфигурирования верхнего и нижнего пре-
дельных значений выходного сигнала.
