DEIF реле синхронизации CSQ-3

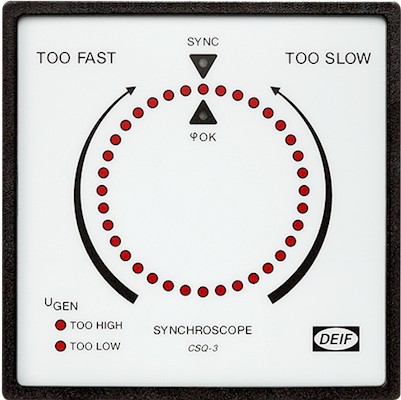

Щитовое реле синхронизации CSQ предназначено для контроля процесса синхронизации и формирования разрешающего сигнала на включение автомата. Прибор измеряет и сравнивает напряжение и частоту шин генератора и сети. На лицевой панели прибора расположен круг составленный из 36 светодиодов.

Скорость вращения с круга указывает на разность частот: чем быстрее вращение, тем больше разность. Позиция светящегося красного светодиода указывает на разность фаз генератора и сети. Сигнал на выходе прибора формируется при соблюдении всех условий синхронизации. Прибор программируется с лицевой панели. Он может быть сконфигурирован для выполнения либо динамической, либо статической синхронизации.
