СИНХРОСКОП DKG-117 72х72 C РЕЛЕ СИНХРОНИЗАЦИИ

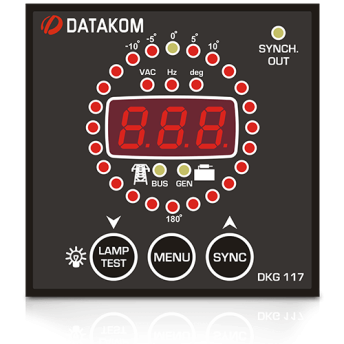

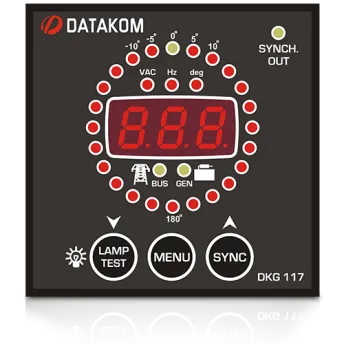

DKG-117 72х72 - это синхроскоп с микропроцессорным управлением и программируемым реле контроля синхронизации в корпусе, для установки на передней панели DIN96.
DKG-117 в основном используется в системах ручной синхронизации генераторных установок для проверки синхронизации между генераторной установкой и шиной генераторной установки или между шиной генераторной установки и сетью.
Он контролирует напряжение и частоту 2 независимых электрических сетей, а также мгновенный фазовый угол между ними.
Измеренные параметры отображаются на 3-значном цифровом дисплее. Круговой синхроскоп с 24 светодиодами отображает фазовый угол между 2 сетями. Дисплей синхроскопа включается только в том случае, если оба напряжения сети находятся в установленных пределах.
Проверка синхронизации включается либо с помощью входного сигнала ВКЛЮЧЕНИЯ ПРОВЕРКИ синхронизации, либо нажатием кнопки СИНХРОНИЗАЦИИ на передней панели.
Проверка синхронизации состоит из проверки нижеприведенных условий в течение 4 последовательных циклов шинопровода:
- напряжение на шине между заданными пределами
- фазное напряжение генераторной установки между заданными пределами
- разность частот генераторной установки ниже установленного предела
- разность напряжений генераторной установки ниже установленного предела
- фазовый угол генераторной установки ниже установленного предела
