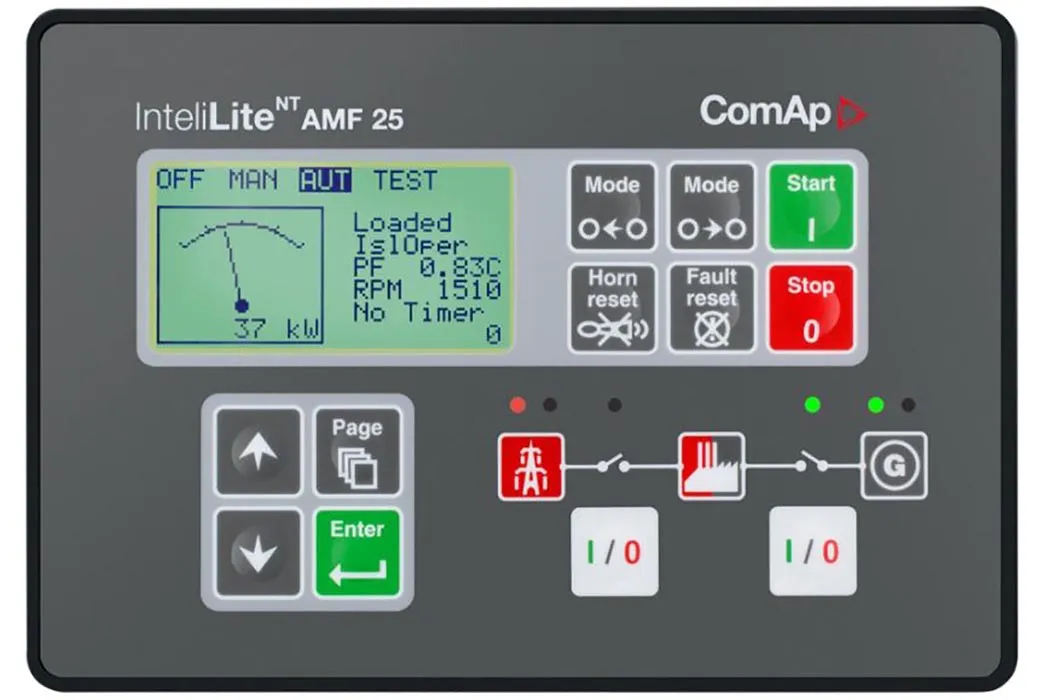

Контроллер Comap InteliLite NT AMF25 (IL-NT-AMF25)

InteliLiteNTконтроллеры снабжены мощным графическим дисплеем, отображающим цифровую и графическую информацию в удобном виде. Кроме того использует новые стандарты в области управления генераторными устройствами.

Дисплей с возможностью отображения текстовой информации:

• ЖК-дисплей с матрицей (STN), размерами 122 x 32 пикселей с подсветкой;

• Вывод текстовых сообщений о неисправностях с помощью графических символов;

• Вывод текстовых диагностических сообщений, как по монтажным входам, так и по входам через шину CAN (разъем J1939);

• Журнал событий, хранящий до 30 сообщений;

• Часы реального времени с датой и временем суток.

Стандартные функции

Управление двигателем

• Подготовка к пуску (подогреватель или предпусковая смазка);
• Программные последовательности пуска/останова с определенным числом попыток пуска, которое выбирается пользователем;
• Выбор электромагнитного клапана подачи топлива (типа катушки);
• Контроль скорости в холостом режиме;
• Выбор схемы локального или дистанционного пуска/останова;
• Последовательность отключения с периодом охлаждения;
• Контроль частоты вращения (выбирается пользователем):
— выход зарядного генератора (W или D);
— дискретный вход.

Контроль работы двигателя

• 3 конфигурируемых входа:
— входы VDO (резистивные);
— 4-20 мА от активного датчика;
— дискретные входы с функцией контроля обрыва кабелей;
• 6 конфигурируемых дискретных входов;
• По выбору вход таходатчика:
— магнитный измерительный преобразователь;
— измерительный преобразователь на npn- или pnp-структуре;
• Тахогенератор:
— генератор переменного тока зарядного устройства (зажим W).

Контроль работы генератора

• Контроль параметров всех 3-х фаз генератора: напряжение/ток/частота/мощность/реактивная мощность.

Защита генератора (ANSI)

• повышение/понижение напряжения (27/59);
• повышение/понижение частоты (81);
• перегрузка по току (51);
• защита от реверсивной мощности (32).

Расширяемые модули

Контроллер обеспечивает следующие функции и включает следующие аппаратные решения:

Автоматический или ручной запуск/останов генераторного устройства;
Кнопки, обеспечивающие простое управление и тест исправности световых индикаторов;
Графический жидкокристаллический дисплей 128х64 пикселя и 6 светодиодных индикаторов (параметры устанавливаются с помощью клавиатуры на панели или РС);
Измерение параметров сети (50/60 Hz): U1-U3, Hz;
Измерение параметров генератора (50/60 Hz): U1-U3, I1-I3, Hz, kW, KVAr, kWh, PT соотношение для генератора и сети;
Селективную сигнализацию критических режимов и защиту при авариях;
Защиту 3-х фазного генератора:
— превыш./понижен. напряжения;
— превыш./пониж. частоты;
— ассиметрия по току/напряжению;
— превыш. нагрузки;
Измерение давления масла ,температуры охлаждающей жидкости, напряжение батареи, скорости вращения двигателя, уровня топлива;
Различные программируемые входы и выходы, в том числе для функций предпускового подогрева и пр.;
Управление сетевым и генераторным контактором с обратной связью;
RS232 последовательный интерфейс для организации модемной связи;
Степень защиты передней панели IP 65;
Расширение с использованием модулей iGS-PTM или iG-IOM (4 аналоговых входа, 8/8 бинарных входа/выхода).
