OMI



Фильтры сжатого воздуха OMI. Сжатый воздух, используемый для пневматического оборудования, содержит в одном кубическом метре более ста миллионов твердых частиц, большинство из которых имеют размеры менее пяти микрон. Эти частицы, смешиваясь с водой и маслом, выбрасываемыми компрессором, приводят к увеличенному износу всех составляющих пневматической системы, а иногда и к поломке пневматических устройств, имеющих повышенные требования к чистоте сжатого воздух. Поэтому очень важен правильный выбор фильтрующих устройств, подходящих по количеству пропускаемого воздуха и по необходимой степени фильтрации, как для всей системы в целом, так для отдельных основных элементов пневмосети.

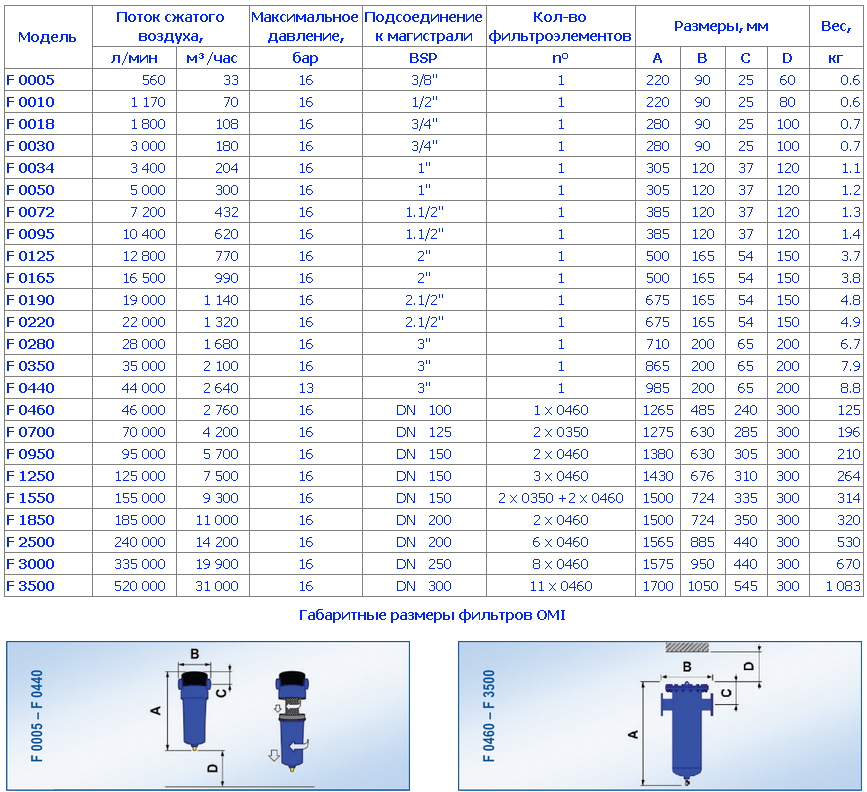

Компания OMI производит пять типов магистральных фильтров сжатого воздуха (DF, QF, PF, HF, CF) с разными уровнями фильтрации рассчитанные на пропускание потока сжатого воздуха в диапазоне от 0,05 до 520 м3/мин с рабочим давлением до 40 бар (серия фильтров HDP). Для обеспечения требуемого качества сжатого воздуха и в зависимости от качества входящего потока сжатого воздуха применяют от одной до всех пяти ступеней фильтрации.

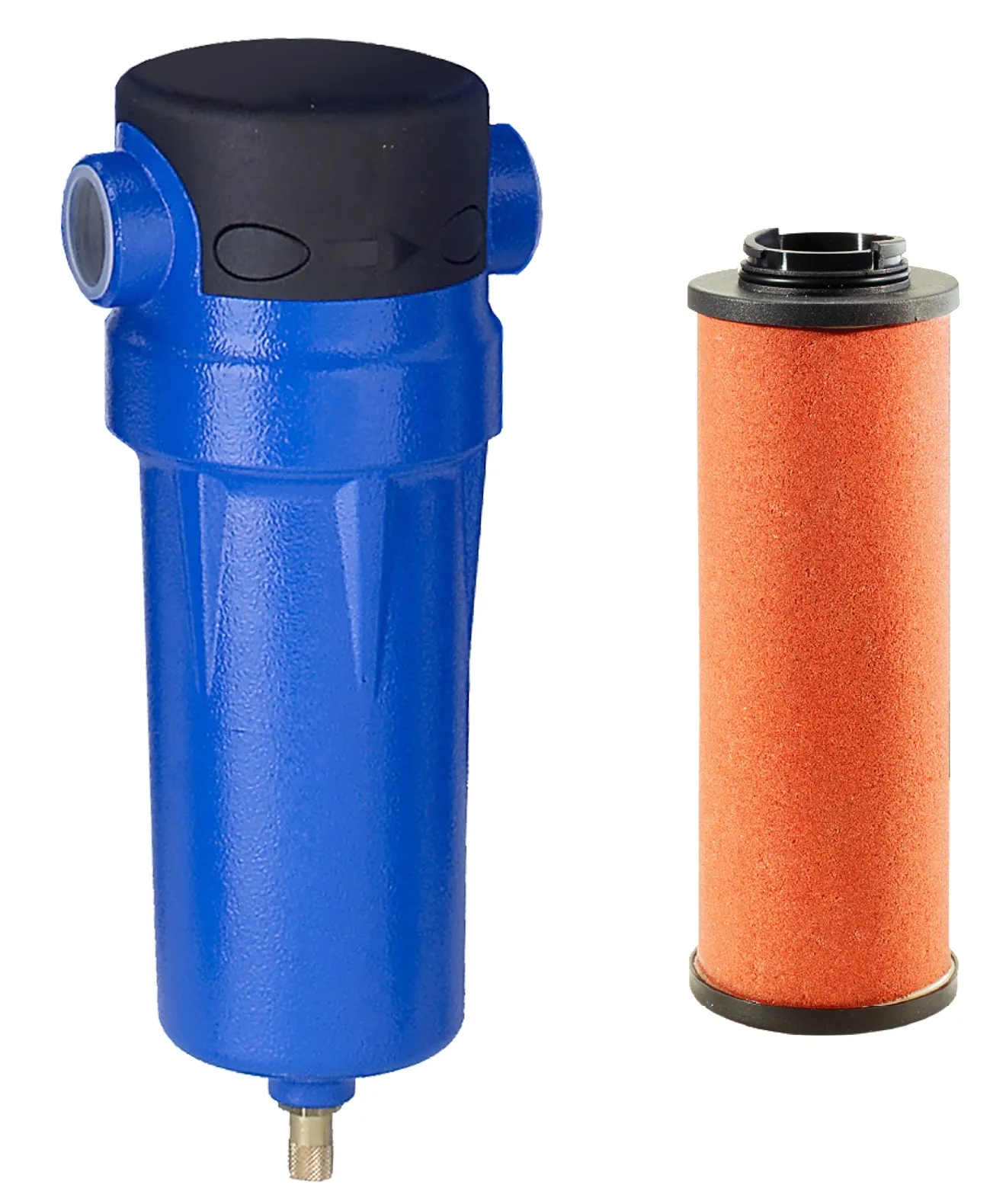

  DF - Фильтр защиты от пыли, предназначен для удаления твердых частиц, жидкостей и эмульсий диаметром до 10 мкм. Долгий срок службы в сочетании с отличной устойчивостью к высоким температурам и механическому истиранию, делает его идеальным выбором для защиты системы сжатого воздуха, включая трубопроводы, оборудование и аксессуары. Керамический материал с легкостью переносит самые тяжелые условия эксплуатации.

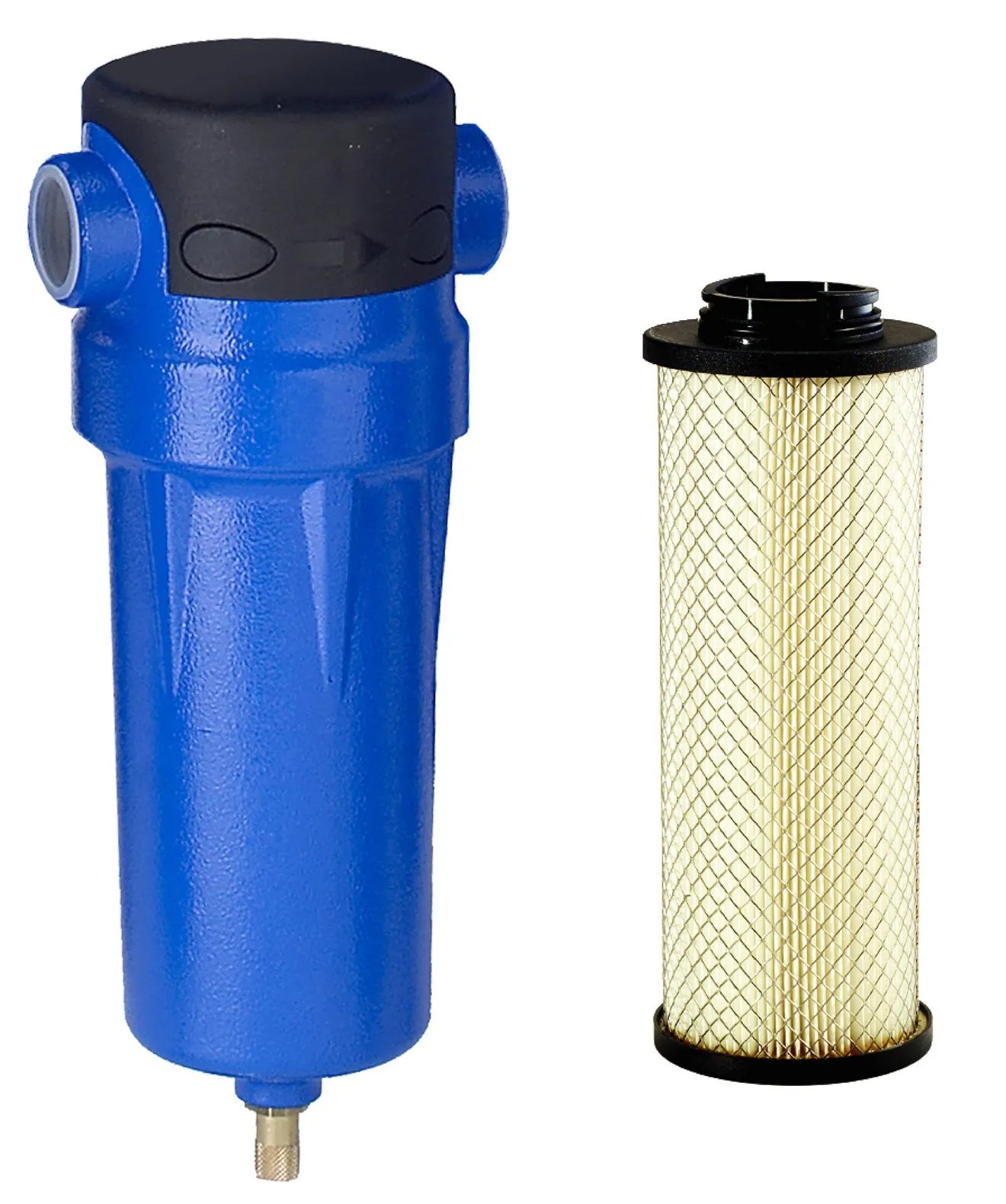

  QF - Предварительный фильтр для удаления твердых частиц размером до 5 мкм, включая жидкости, эмульсии и частицы масла. Сильное механическое сопротивление делает этот фильтр идеальным для первоначальной защиты систем сжатого воздуха и для задержания примесей. Так же рекомендуется к установке после адсорбционного осушителя.

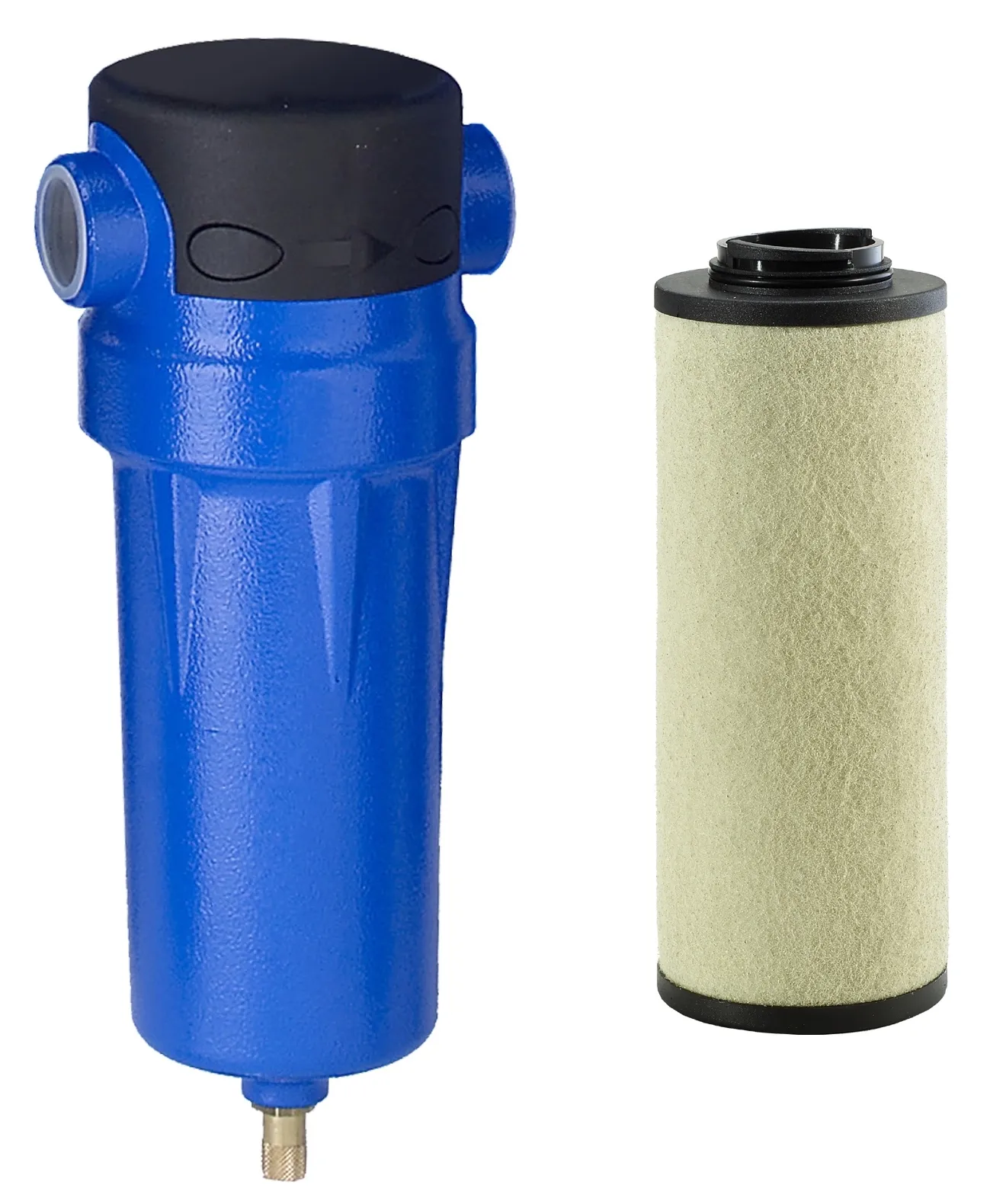

  PF - фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 1 мкм, с остаточной концентрацией не более - 0,1 мг/м³. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра.

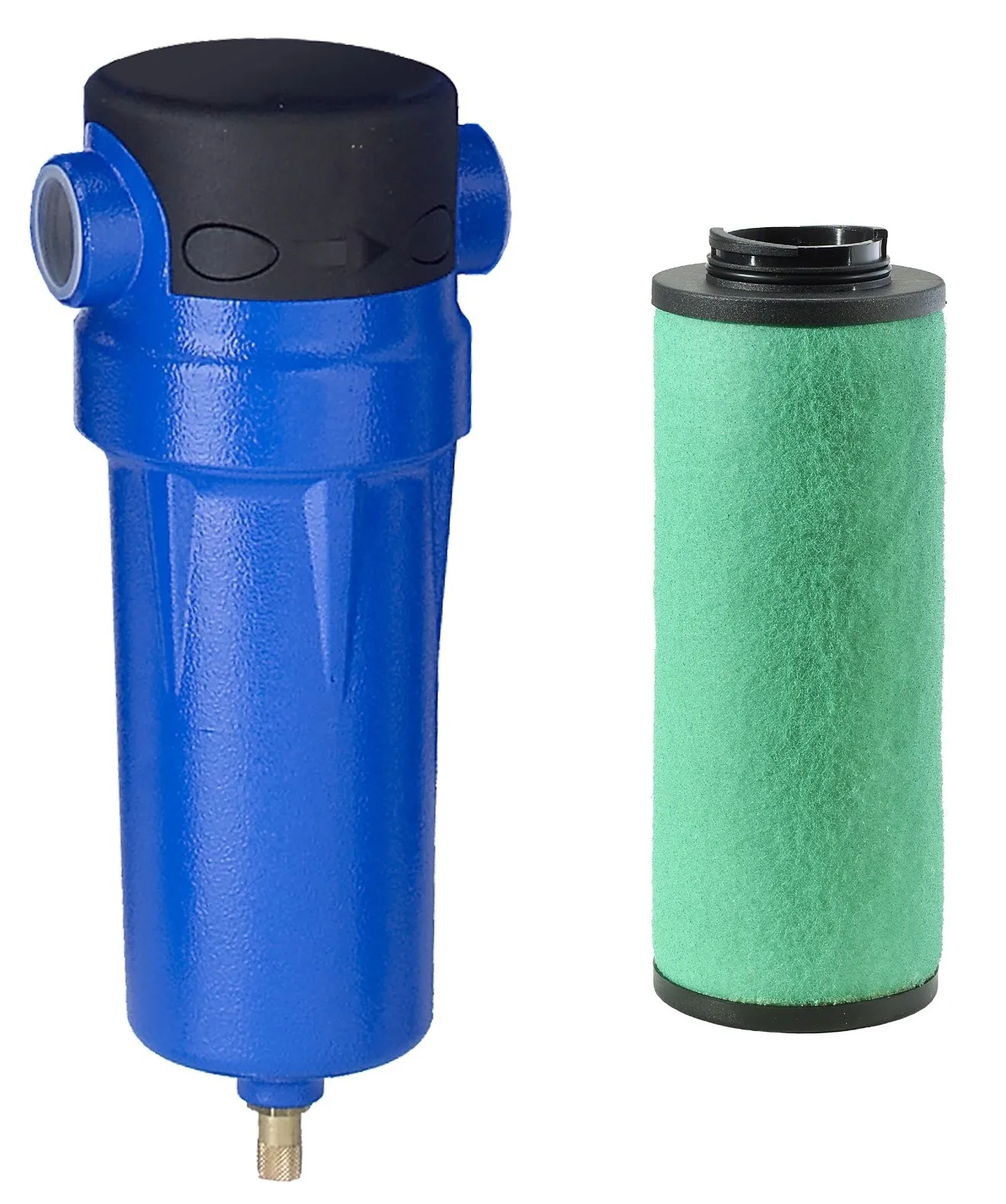

  HF - фильтры перехватывающего действия, способны удерживать твердые частицы и масло размером до 0,01 мкм, с остаточной концентрацией не более - 0,01 мг/м3. Фильтры используя механизм ударного воздействия, улавливания и слияния, заставляют жидкие частицы субмикронного размера, проходящие через фильтрующий элемент, сталкиваться и образовывать более крупные частицы, которые затем улавливаются и скапливаются в нижней части корпуса фильтра.

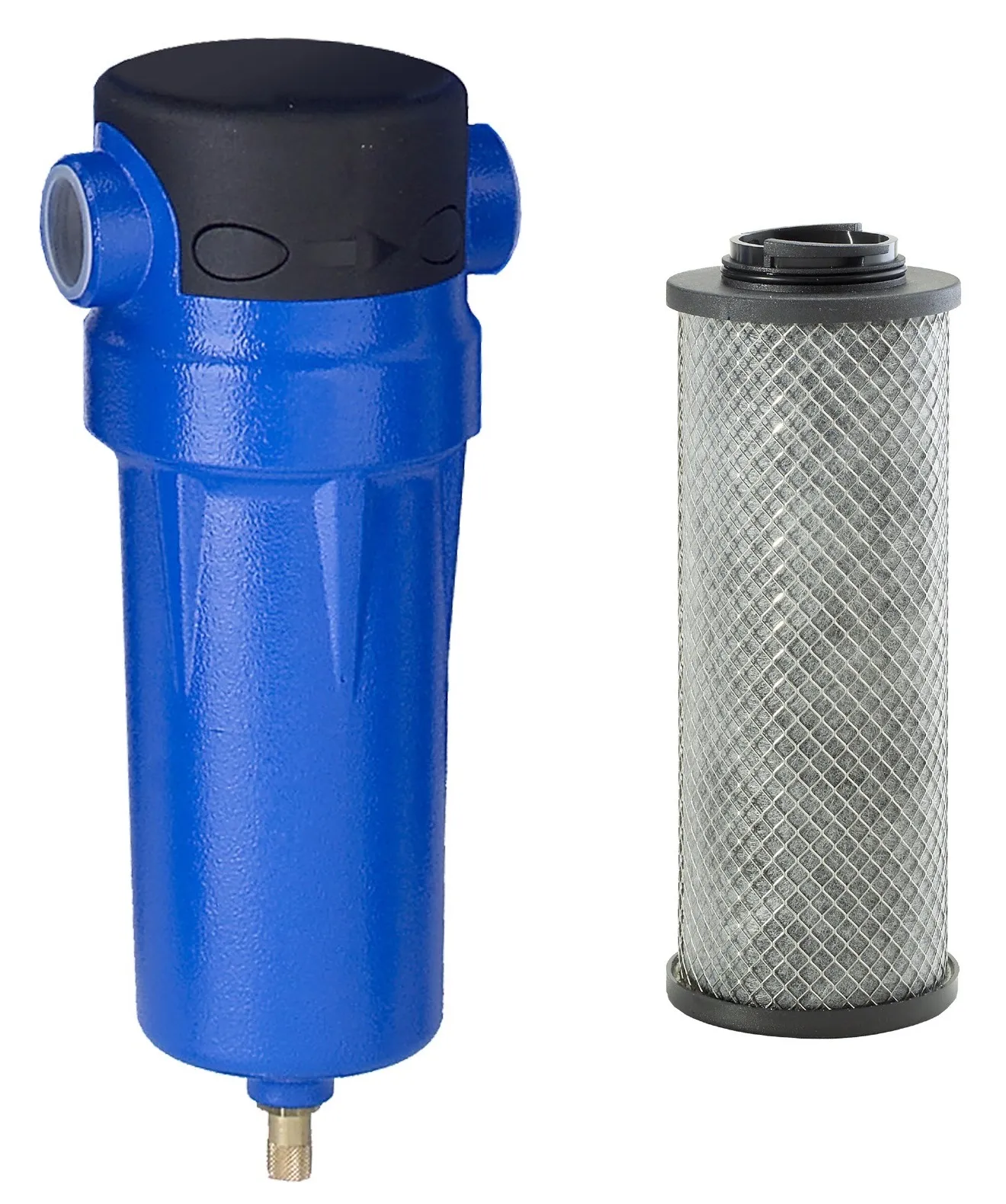

  CF - в некоторых промышленных системах существуют дополнительные требования по очистке сжатого воздуха, в соответствии которым в дополнение к отсутствию в сжатом воздухе частиц пыли и масла, требуется отсутствие в сжатом воздухе паров масла и запахов. Для этих целей используется фильтр с активированным углем, который адсорбирует из потока сжатого воздуха все запахи и пары, оставшиеся после предварительных систем фильтрации и удерживает их на поверхности активированных молекул зерна углерода. При установке в систему фильтра CF перед ним обязательно должен быть установлен фильтр PF или HF. Элемент фильтра CF состоит из активированного угля покрытого слоем специального волокна и установлен в сетчатую капсулу из нержавеющей стали.

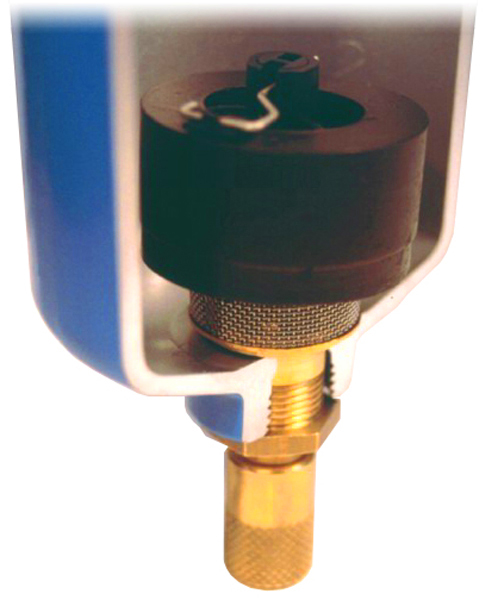

В стандартном исполнении каждый фильтр состоит из алюминиевого корпуса, легко заменяемого фильтроэлемента и ручного клапана слива конденсата.
