Блоки автоматики ATS

Блоки автоматики запуска (Щиты АВР)

Автоматический ввод резерва (АВР) применяют для генераторных установок, которые используются в качестве резервного источника электрической энергии. Основной функцией АВР является коммутация источников электроэнергии с потребителями энергии.

АВР имеет минимум два ввода:

1 ввод (основной) – ввод от основного источника электроэнергии,

2 ввод (резервный) – ввод от резервного источника электроэнергии.

Вводы взаимно блокируют друг друга – один из них замкнут, другой разомкнут. В нормальном положении основной ввод замкнут и от постоянного источника (как правило это линии электропередачи) происходит снабжение потребителей. В случае попадания электропитания (или выхода качества электроэнергии за рамки установленных значений) система автоматики производит запуск генераторной установки. После выхода установки на рабочий режим, АВР производит коммутацию потребителя электроэнергии на резервный источник – генераторную установку. При появлении электроэнергии надлежащего качества на основном вводе, АВР (после установленной временной задержки) производит обратную коммутацию потребителя электроэнергии на основной источник энергии. Система автоматики производит выключение генераторной установки. Все элементы АВР размещается в металлическом корпусе. АВР является отдельным, самостоятельным устройством, не являющимся составной частью генераторной установки. Если генераторная установка изначально не имела АВР, дооборудование установки можно произвести в любое время.

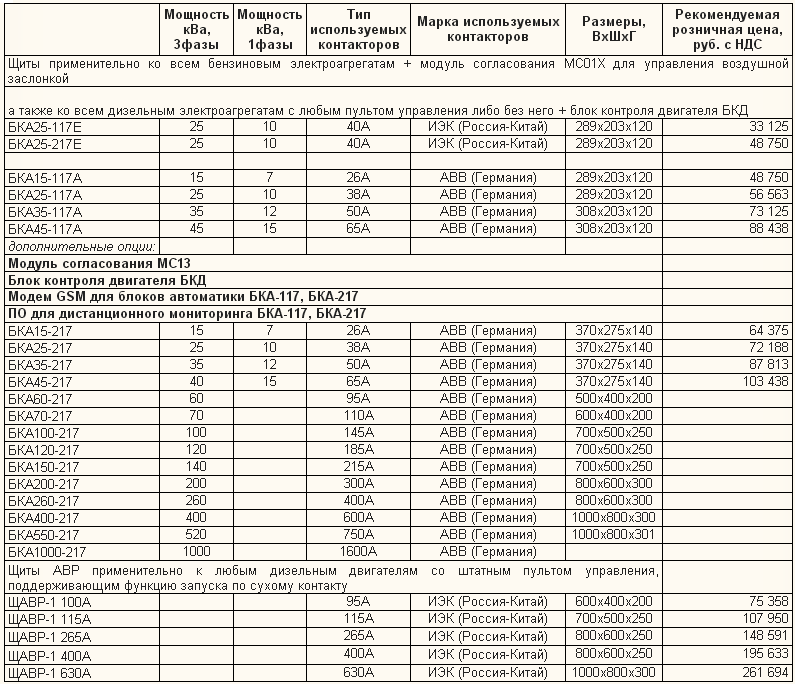

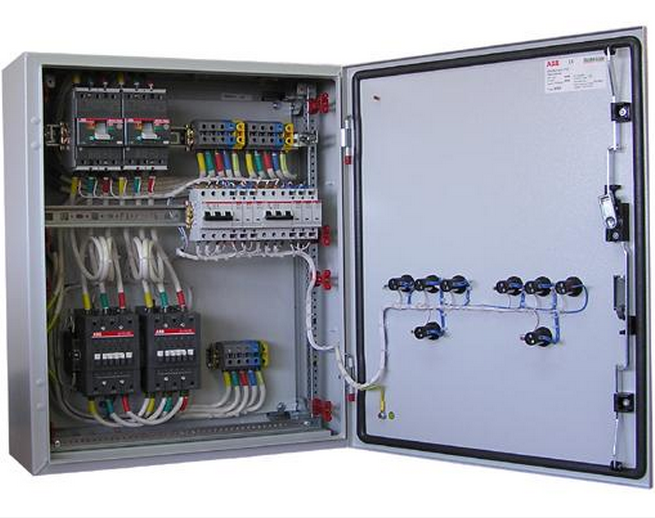

Щиты АВР БКА на базе контакторов IEK и ABB

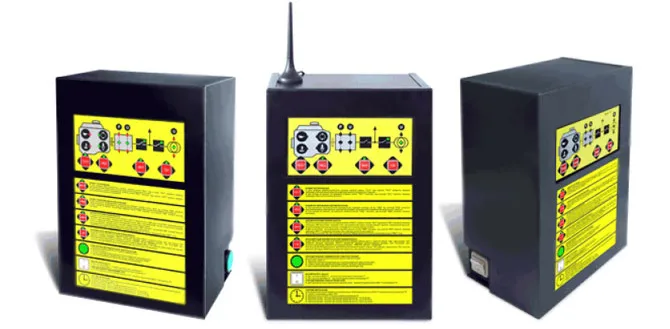

БКА серии 117

Предназначен для резервирования сети и автоматического управления и контроля работы электростанций с бензиновыми и дизельными двигателями, до 35 кВА.

Контроль напряжения сети и электростанции по 3 фазам, контроль частоты генератора.
Автоматические запуск, прогрев, подключение нагрузки, охлаждение и останов двигателя.
Автоматический еженедельный тест системы.
Экономичный режим работы электростанции 2 ч. работа - 2 ч. отдых.
Встроенный счетчик наработки моточасов и необходимости выполнения ТО.
Принудительное подключение нагрузки к электростанции.
Компенсация саморазряда аккумуляторной батареи.
Гальваническую развязку нейтрали вводной сети от корпуса электростанции
Три степени защиты от встречных токов (механическая, электрическая и программная).
Русскоязычное меню, простой и интуитивно понятный интерфейс.
Руководство по эксплуатации на русском языке.

Дополнительное оборудование:

GSM модуль для контроля энергоснабжения объекта и датчика температуры.

Ethernet модуль для контроля и управления несколькими объектами.

МС-4 модуль для согласования БКА с электростанциями с бензиновыми двигателями.

БКА серии 04

Предназначен для резервирования сети и автоматического управления и контроля работы электростанций с бензиновыми и дизельными двигателями свыше 60 кВА.

Контроль напряжения сети и электростанции по 3 фазам, контроль частоты генератора.

Автоматические запуск, прогрев, переключение нагрузки, охлаждение и останов.

Цифровой индикатор параметров работы БКА.

Режим программирования настроек контроллера.

Компенсация саморазряда аккумуляторной батареи.

Три степени защиты от встречных токов (механическая, электрическая и программная).

Руководство по эксплуатации на русском языке.

Дополнительное оборудование:

МС-4 модуль для согласования БКА с электростанциями с бензиновыми двигателями.

БКА серии 02

Предназначен для резервирования сети и автоматического управления и контроля работы электростанций с бензиновыми и дизельными двигателями до 40 кВА.

Контроль напряжения сети и электростанции по 3 фазам, контроль частоты генератора.

Автоматические запуск, прогрев, перключение нагрузки, охлаждение и останов.

Цифровой индикатор параметров работы БКА.

Режим программирования настроек контроллера.

Компенсация саморазряда аккумуляторной батареи.

Три степени защиты от встречных токов (механическая, электрическая и программная).

Руководство по эксплуатации на русском языке.

Дополнительное оборудование:

МС-4 модуль для согласования БКА с электростанциями с бензиновыми двигателями.

Контроллер управления соленоидом останова (дроссельной заслонкой).

Соленоид останова.

Устройство управления дроссельной заслонкой.

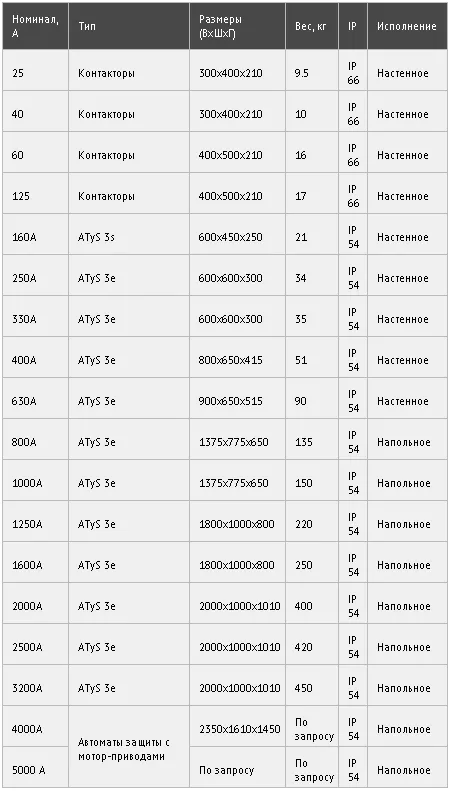

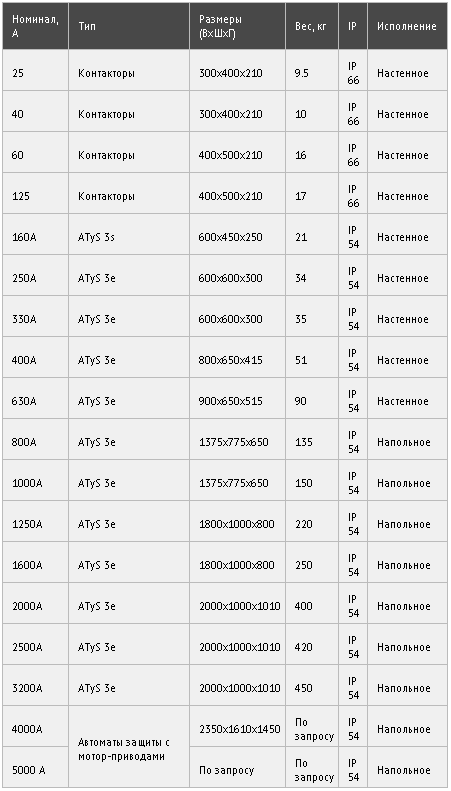

Щиты АВР GESAN

В качестве переключающих механизмов используются контакторы (125А и ниже), реверсивные переключатели SOCOMEC ATyS (160A-3200A), автоматические защитные выключатели с мотор-приводами (4000A и 5000A).

Контакторы генератора и основной сети имеют встроенную механическую блокировку, предотвращающую встречное включение электростанции с сетью. Электрическая блокировка контакторов обеспечивается системой управления ДГУ GESAN.

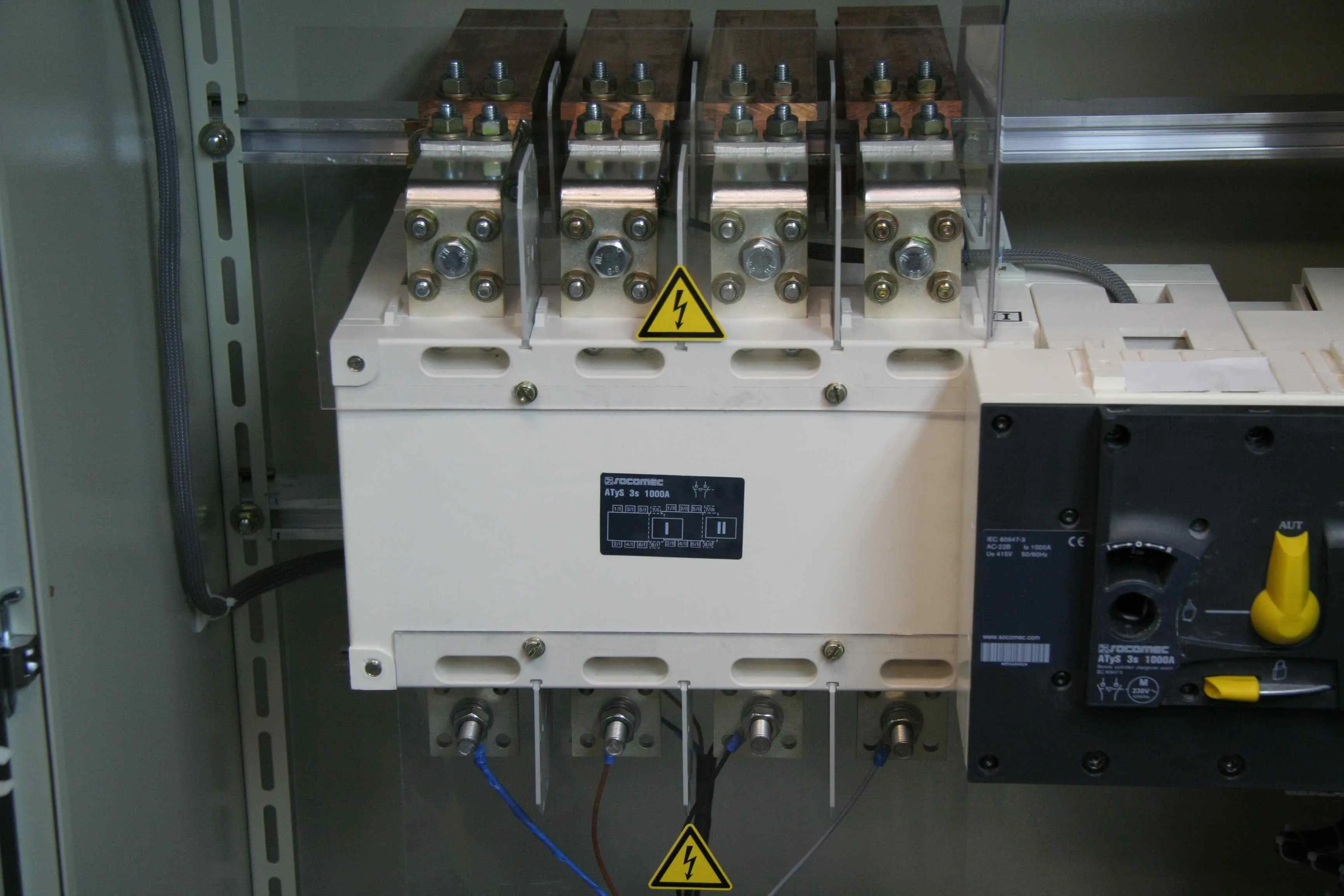

Реверсивные переключатели SOCOMEC ATyS имеют селектор выбора режимов «АВТО/РУЧНОЕ», позволяющий реализовать ручное переключение нагрузки при отказе в цепи автоматики АВР.

Устройство ввода резерва изготавливается в навесном или напольном исполнении - в зависимости от величины коммутируемого тока. Ввод кабелей – снизу. Материал – сталь, окрашенная способом порошкового напыления, цвет RAL 7035.

АВР на базе переключателей ATyS 3e комплектуются модулями светодиодной индикации SOCOMEC D10 для визуальной индикации состояния сети/ДГУ и положения переключателя.

Между АВР и панелью управления ДГУ необходимо предусмотреть прокладку силового и управляющего кабелей. Сечение и кол-во жил силового кабеля определяют в соответствии с требованиями ПУЭ и инструкции эксплуатации ДГУ.

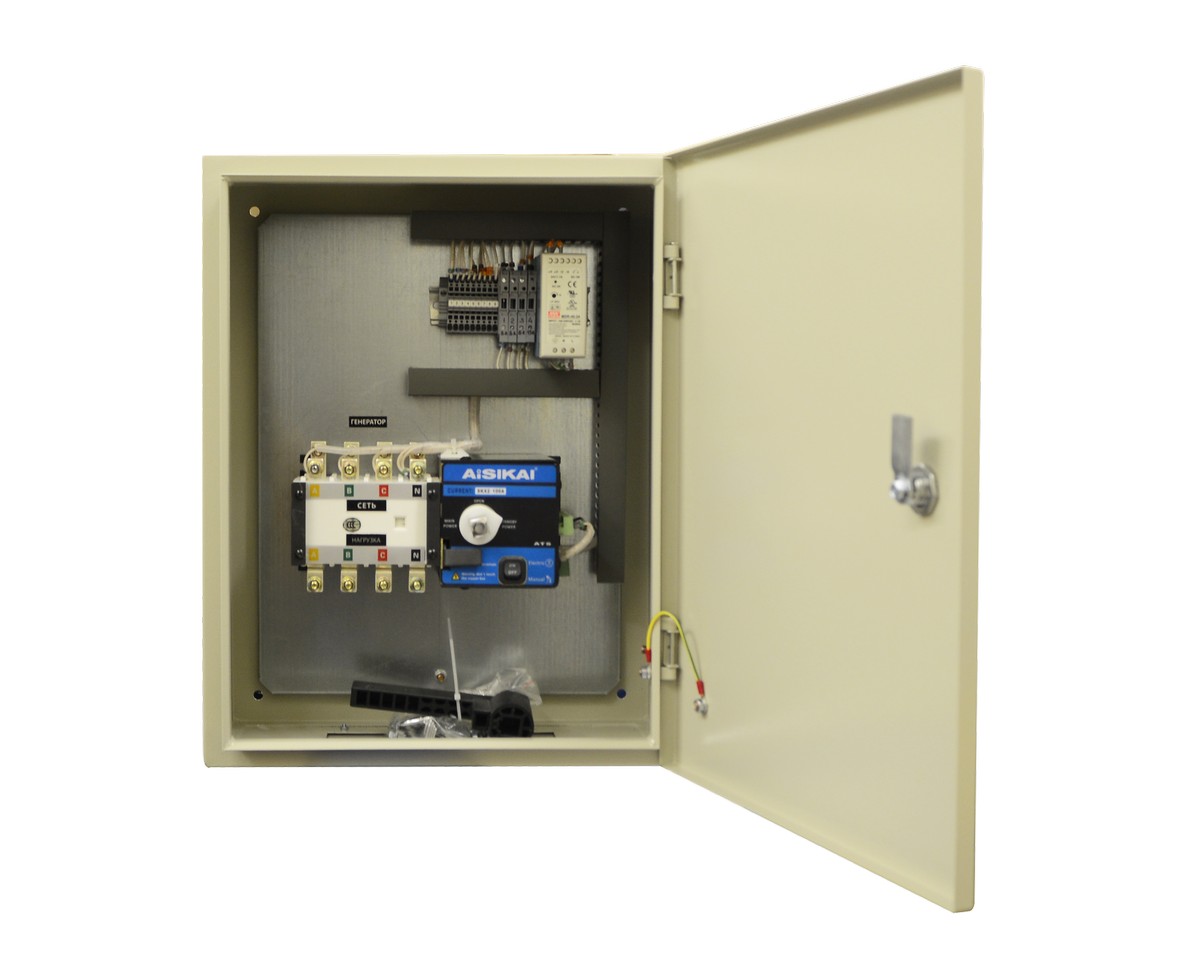

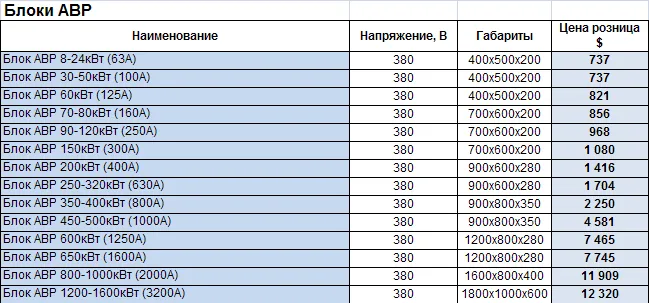

Щиты АВР производства ТСС
